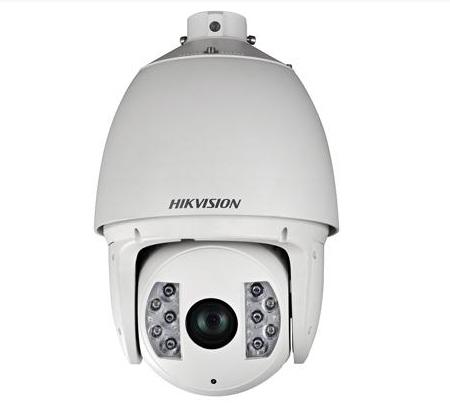

红外智能高速球
产品概述:
红外功能：
•最低照度0Lux
•采用高效红外双功率灯阵列，低功耗，照射距离达150m
•红外灯与倍率距离匹配算法，根据倍率及距离调节红外灯亮度，使图像达到理想的状态
•内置热处理装置，降低球机内腔温度，防止球机内罩起雾
•恒流电路设计，红外灯寿命达3万小时
系统功能：
•采用高性能CCD, 图像清晰
•支持智能运动跟踪功能
•精密电机驱动, 反应灵敏, 运转平稳, 精度偏差少于0.1度, 在任何速度下图像无抖动
•支持RS-485控制下对HIKVISION、Pelco-P/D协议的自动识别
•支持三维智能定位功能, 配合DVR和客户端软件可实现点击跟踪和放大
•支持多语言菜单及操作提示功能, 用户界面友好
•支持数据断电不丢失
•支持断电状态记忆功能, 上电后自动回到断电前的云台和镜头状态
•支持内置温度感应器, 可显示机内温度
•支持防雷、防浪涌、防突波
•室外球达到IP66防护等级
•支持3D降噪
•支持RS-485线路故障诊断功能, 把故障信息, 如地址错误、波特率错误等以文字形式显示在视频画面上
•支持曼码协议及线路故障诊断功能, 把故障信息, 如地址错误、波特率错误等以特殊字符形式显示在视频画面上
•支持定时任务预置点/花样扫描/巡航扫描/水平扫描/垂直扫描/随机扫描/帧扫描/全景扫描等功能
•支持区域扫描和显示, 球机在设定的区域设定的时间内没收到控制命令就执行区域扫描, 并显示区域名称
机芯功能：
• 支持自动光圈、自动聚焦、自动白平衡、背光补偿和低照度(彩色/黑白)自动/手动转换功能
• 支持隐私遮蔽
云台功能：
• 水平方向360°连续旋转, 垂直方向-2°-90°, 支持自动翻转, 无监视盲区
• 水平预置点速度最高可达240°/s, 垂直预置点速度最高可达200°/s
• 水平键控速度为0.1°-160°/s, 垂直键控速度为0.1°-120°/s
• 支持256个预置位, 并具有预置点视频冻结功能
• 支持8条巡航扫描, 每条可添加32个预置点
• 支持4条花样扫描, 总记录时间至少10分钟
• 支持比例变倍功能, 旋转速度可以根据镜头变倍倍数自动调整
• 支持守望功能, 预置点/花样扫描/巡航扫描/水平扫描/垂直扫描/随机扫描/帧扫描/全景扫描可在空闲状态停留指定时间后自动调用(包括上电后进入的空闲状态)
• 支持报警功能, 内置2路报警输入 (7路可选，优先级可调)和2路报警输出, 支持报警联动, 可在报警后触发报警输出/调用预置点/花样扫描/巡航扫描/水平扫描/垂直扫描/随机扫描/帧扫描/全景扫描
应用场景
红外高速智能球的种种特性使之可广泛应用于大范围高速监控的无光和光线较弱的场所, 如：河流、森林、公路、铁路、机场、港口、岗哨、广场、公园、景区、街道、车站、大型场馆、小区外围等场所。
|
订货型号 |
室外 |
DS-2AF7264-A (室外) |
|
主要技术参数 |
||
|
机芯 |
图像传感器 |
1/3" Interline Transfer Exview HAD-Ⅱ CCD |
|
有效像素 |
PAL:976(H)×582(V) |
|
|
NTSC:976(H)×494(V) |
||
|
水平解析度 |
700TVL（彩色） |
|
|
750TVL（黑白） |
||
|
信号系统 |
PAL/NTSC |
|
|
最低照度 |
0.02Lux/（F1.6，AGC ON),0.0008Lux /（F1.6，AGC ON,感光度×256)（彩色） |
|
|
0.002Lux/（F1.6，AGC ON),0.00008Lux /（F1.6，AGC ON,感光度×256)（黑白） |
||
|
0 Lux with IR |
||
|
白平衡 |
自动 / 一次白平衡 / 自动跟踪白平衡/ 室内 / 室外 |
|
|
增益控制 |
自动 / 手动 |
|
|
信噪比 |
大于 50dB |
|
|
3D数字降噪 |
高/中/低/关 |
|
|
背光补偿 |
开 / 关 |
|
|
电子快门 |
PAL:1/3~1/10,000s;NTSC:1/4~1/10,000s |
|
|
日夜模式 |
滤光片彩转黑 |
|
|
数字变倍 |
16倍 |
|
|
隐私遮蔽 |
最多8 块区域, 同时最多有8 块区域 |
|
|
在同一个画面 |
||
|
聚焦模式 |
自动 / 半自动 / 手动 |
|
|
宽动态 |
128倍（开/关） |
|
|
镜头 |
焦距 |
4mm - 92mm, 23 倍 |
|
变倍速度 |
大约4.0秒(光学, 广角-望远) |
|
|
水平视角 |
57.58-3.12 度(广角-望远) |
|
|
近摄距 |
10-1500mm(广角-望远) |
|
|
光圈数 |
F1.6-F3.7 |
|
|
功能 |
水平范围 |
360°连续旋转 |
|
水平速度 |
水平键控速度：0.1°~160°/s,速度可设;水平预置点速度：240°/s |
|
|
垂直范围 |
-2°~ 90°(自动翻转) |
|
|
垂直速度 |
垂直键控速度：0.1°~120°/s,速度可设;垂直预置点速度：200°/s |
|
|
比例变倍 |
支持 |
|
|
预置点个数 |
256个 |
|
|
巡航扫描 |
8条, 每条可添加32个预置点 |
|
|
花样扫描 |
4条, 总记录时间至少10分钟 |
|
|
断电记忆 |
支持 |
|
|
守望功能 |
预置点 / 花样扫描 / 巡航扫描 / 水平扫描 / 垂直扫描 / 随机扫描 / 帧扫描 / 全景扫描 |
|
|
方位信息显示 |
开 / 关 |
|
|
预置点视频冻结 |
支持 |
|
|
密码保护 |
支持 |
|
|
区域扫描、显示 |
支持 |
|
|
球机标题 |
支持 |
|
|
指南针功能 |
支持, 正北方可设 |
|
|
定时任务 |
预置点 / 花样扫描 / 巡航扫描 / 水平扫描 / 垂直扫描 / 随机扫描 / 帧扫描 / 全景扫描 |
|
|
RS-485线路故障诊断 |
支持 |
|
|
曼码支持及故障诊断 |
支持 |
|
|
智能运动跟踪 |
支持 |
|
|
红外功能 |
红外照射距离 |
150米 |
|
红外角度 |
根据焦距可变 |
|
|
系统集成 |
模拟视频输出 |
1.0V[p-p] / 75Ω, PAL或NTSC, BNC头 |
|
报警输入 |
2路（7路可选），优先级可调 |
|
|
报警输出 |
2路, 支持报警联动 |
|
|
报警联动 |
预置点 / 花样扫描 / 巡航扫描 / 水平扫描 / 垂直扫描 / 随机扫描 / 帧扫描 / 全景扫描 / 开关量输出 |
|
|
RS485控制接口 |
采用半双工模式，支持自适应HIKVISION，PELCO-P和PELCO-D(可添加)协议 |
|
|
一般规范 |
菜单 |
中、英文 |
|
电源 |
AC24V (仅-A型号支持)；DC12V(仅-D型号支持) |
|
|
50W max （其中红外灯15W max，加热5W max） |
||
|
工作温度和湿度 |
-30 ℃~65℃;湿度小于90% |
|
|
防护等级 |
IP66，TVS 4000V 防雷、防浪涌、防突波，符合GB/T17626.5 四级标准 |
|
|
安装方式 |
多种安装方式可选根据应用环境进行选择 |
|
|
尺寸 |
Φ245(mm)×399(mm)(室外) |
|
|
重量 |
5.5kg |
|
